LED电视背光模组未来将如何发展？

摘要： LED TV背光模组是决定电视画质、能效、厚度和成本的核心部件，它的发展始终围绕着画质提升、节能降耗、形态创新和成本控制这几个核心目标展开,当前及未来的发展趋势主要体现在以下几个方...

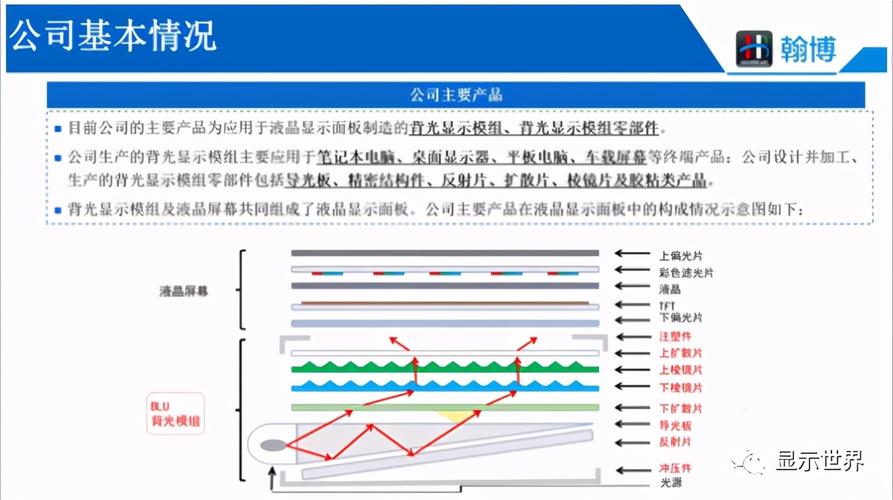

LED TV背光模组是决定电视画质、能效、厚度和成本的核心部件，它的发展始终围绕着画质提升、节能降耗、形态创新和成本控制这几个核心目标展开,当前及未来的发展趋势主要体现在以下几个方面：

核心技术趋势：追求极致画质

画质是电视的生命线,背光技术是提升画质的关键。

Mini LED 成为绝对主流

这是近年来背光领域最重要、最明确的技术趋势，Mini LED 指的是将传统侧入式或直下式背光中的LED灯珠尺寸从毫米级缩小到100-200微米级别（约为传统LED的1/50甚至更小）。

• 核心优势：

  • 超高对比度与极致暗场： 灯珠数量可以做到成千上万颗，配合精准的分区独立控制（Local Dimming），可以实现像素级的精准调光，屏幕亮部可以非常亮，暗部可以做到接近纯黑,从而大幅提升对比度和动态范围。
  • 高亮度与高HDR效果： Mini LED背光可以轻松实现1000尼特甚至2000尼特以上的峰值亮度，完美满足HDR（高动态范围）内容的需求,让亮部细节更加通透。
  • 广色域： Mini LED背光可以与量子点（QD）膜片高效结合，实现更广的色域覆盖（如DCI-P3 95%以上）,色彩表现更丰富。
  • 更优的HDR效果： 相比传统LED，Mini LED能更好地控制光晕，让亮区和暗区的过渡更自然,画面细节更突出。

• 发展趋势：


  （图片来源网络，侵删）
  • 灯珠数量与分区数持续增加： 从最初的几百个分区，发展到现在的千级、万级分区，分区数越多，控光越精细,画质越好。
  • “灯板一体”技术（COB/POB）： 传统Mini LED是将灯珠焊接在PCB板上，而COB（Chip On Board）技术将LED芯片直接集成在基板上，减少了灯珠间距和反射层，进一步提升了对比度，并提高了散热效率和可靠性，POB（Printed Board）则使用印刷电路板，成本更低，是Mini LED普及的关键。
  • 与量子点技术深度融合： Mini LED作为高亮度背光源，搭配量子点色彩增强膜，已成为高端LCD电视的黄金组合,直接挑战OLED的画质地位。

分区控制算法的智能化

硬件（分区数量）是基础，软件算法则是灵魂，同样的分区数,算法的好坏决定了最终的画质表现。

• 发展趋势：
  • AI智能控光： 利用AI芯片实时分析画面内容，对人物、天空、建筑等不同区域进行智能识别和分区亮度调节,避免传统全局控光导致的局部细节丢失。
  • 精准HDR映射： 自动识别HDR10、Dolby Vision等不同HDR格式，并针对不同场景进行亮度、对比度和色彩的精细映射,确保最佳观影效果。
  • 低延迟控光： 在游戏等高速运动场景下，减少控光延迟，消除拖影,提升响应速度。

形态与能效趋势：追求极致纤薄与节能

电视不再是笨重的“家具”，而是融入家居环境的“艺术品”。

极致纤薄化与无边框设计

背光模组的厚度直接决定了电视的整体厚度。

• 发展趋势：
  • 灯珠高度与光学膜片创新： 通过使用更薄的LED灯珠（如0.2mm厚）、更薄的导光板和反射片，以及将部分光学膜片（如扩散片、棱镜片）的功能进行整合或省略,来压缩模组厚度。
  • “灯架分离”设计： 将驱动IC和部分电路从灯板上分离，设计在更薄的结构中,为灯珠的排布和散热提供更多空间。
  • 推动超薄电视诞生： Mini LED背光凭借其高光效和精准控光，是实现超薄、高画质电视的理想选择，已经出现了厚度低于1英寸的Mini LED电视。

高能效与低功耗

“双碳”目标下,节能环保成为重要发展方向。

• 发展趋势：
  • 高效率LED芯片： 采用发光效率更高的LED芯片,在同等亮度下消耗更少的电能。
  • 智能光控系统： 根据环境光传感器自动调节屏幕整体亮度,在暗光环境下降低功耗。
  • 高集成度驱动IC： 驱动芯片（PMIC）的集成度越来越高，内部集成了更多功能（如DC-DC转换、PWM调光等），自身功耗降低，同时简化了外围电路,也降低了系统功耗。

新兴显示技术趋势：背光技术的终极形态？

虽然OLED是自发光，不需要传统背光，但Micro LED的出现，让“背光”的概念发生了根本性变化。

Micro LED 的崛起

Micro LED是LED的终极形态，其像素点就是微米级的LED芯片,可以自发光。

• 与背光模组的关系： 对于超大尺寸的Micro LED电视，如果无法实现巨量转移，一种过渡方案是“次像素级”的Mini LED背光，即在LCD面板上用Micro LED作为背光光源，实现比Mini LED更精细的分区控制（分区数可达百万级），画质极其接近真正的Micro LED。
• 发展趋势：
  • 巨量转移技术瓶颈： 这是Micro LED商业化的最大挑战,未来突破将加速其成本下降和应用普及。
  • 与LCD共存： 在可预见的未来，Micro LED将主要应用于超大尺寸和高端市场，而Mini LED背光LCD则凭借其成本优势,在中高端市场占据主导地位。

成本与制造趋势：追求大规模商业化

技术的普及离不开成本的下降和制造工艺的成熟。

成本持续下降

• 发展趋势：
  • 供应链成熟： 随着Mini LED芯片、驱动IC、灯板等核心元器件的供应商增多，市场竞争加剧,价格自然下降。
  • 制造工艺优化： 如前文提到的COB/POB技术，不仅能提升性能，还能简化生产流程,降低制造成品率。
  • 规模效应： 随着出货量的大幅增加，固定成本被摊薄,进一步拉低了终端产品的价格。

制造工艺自动化与智能化

• 发展趋势：
  • SMT贴片技术升级： 面对数万颗灯珠的贴装，传统的SMT设备已无法满足，需要更高精度、更高速度的自动化贴片线。
  • AOI（自动光学检测）普及： 对灯珠的亮度、色均匀性、焊接质量等进行100%自动化检测,确保产品良率。
  • 大数据与AI质检： 利用AI分析生产过程中的数据，预测并优化生产参数,实现预防性质量控制。

LED TV背光模组的发展路径非常清晰：

短期内（未来3-5年）：Mini LED背光技术将成为中高端电视市场的绝对主角，通过不断提升分区数量、优化算法和降低成本，持续为消费者带来超越传统LCD、逼近OLED的卓越画质体验。

长期来看：Micro LED技术一旦突破巨量转移和成本瓶颈，将凭借其自发光的终极优势，重塑整个显示行业格局，但在那之前，Mini LED背光技术将扮演至关重要的“承上启下”角色，引领显示技术不断向前发展。
